Úkol 2: Vytváření projektu a Komponenty

V tomto úkolu si ukážeme, jak pracovat s koponenty (Components) a jak je používat ke zrychlení vývoje vašich projektů.

Komponenty jsou podobné knihovnám (třeba těm z Arduino IDE); také obsahují různou přídavnou funkcionalitu, kterou byste v základním ESP-IDF nenašli. Pro příklad uveďme třeba různé drivery pro senzory, protokolové komponenty nebo různé BSP (board support package) komponenty. Některé komponenty jsou již přímou součástí některých ESP-IDF příkladů, je ale možné používat i externí komponenty díky modulární struktuře ESP-IDF.

Díky využívání komponent se nejen zjednododušuje udržovatelnost projektu, také se výrazně zrychluje jeho vývoj. Díky komponentám také lze znovupoužít stejnou funkcionalitu napříč různými projekty.

Pokud chcete vytvořit a publikovat vlastní komponentu (třeba pro váš specifický senzor), doporučujeme, abyste zhlédli talk DevCon23 - Developing, Publishing, and Maintaining Components for ESP-IDF (v angličtině).

Sledovat na YouTube

Komponenty můžete prohledávat například přes platformu ESP Registry.

Využívání komponentů si ukážeme na novém projektu, kde si od základů napíšeme jednoduchou aplikaci, která rozbliká vestavěnou RGB LED s využitím komponenty pro LED pásky.

Pracujeme s komponenty

Budeme používat následující dvě komponenty:

  1. Vytvoření nového projektu

Nový projekt lze vytvořit přes GUI i přes příkazovou řádku. Pro ty, kdo s terminálem (CLI) příliš nepracují, to může být poněkud děsivé, v budoucnu vám to ale pomůže například v situacích, kdy budete ESP-IDF používat s jiným IDE než VSCode (nebo úplně samostatně). Níže ale budou uvedené oba příklady.

GUI

Otevřeme ESP-IDF Explorer (ikonka Espressifu v taskbaru nebo přes View -> Open View -> ESP-IDF: Explorer) a vybereme příkaz New Project Wizard (může být schovaný v Advanced menu). Dále postupujeme podle obrázků:

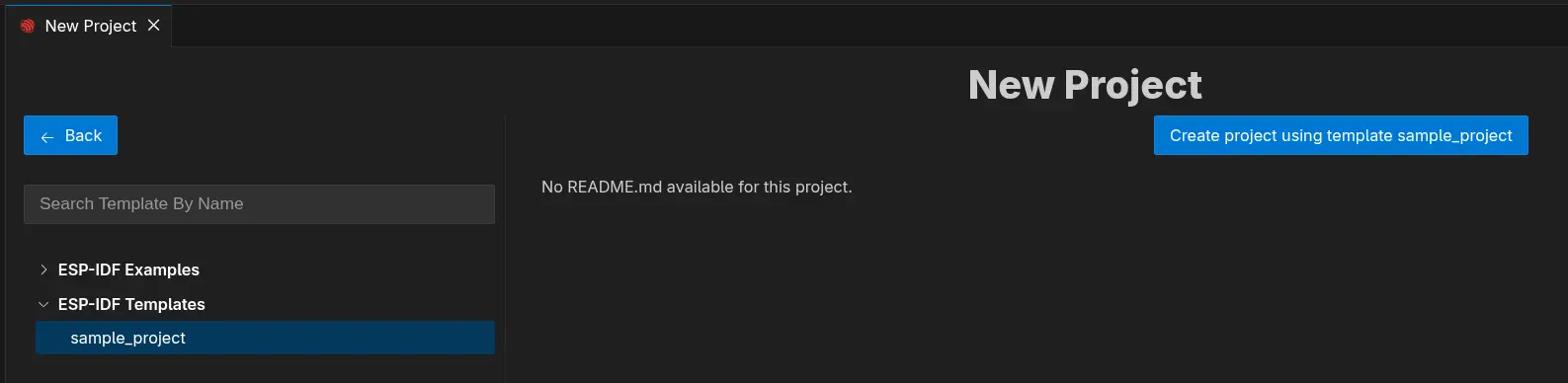

První krok tvorby nového projektu

Vybereme, na jaké šabloně náš projekt založíme. Zvolíme *ESP-IDF Templates/sample-project a klikneme na Create project using template sample_project.*

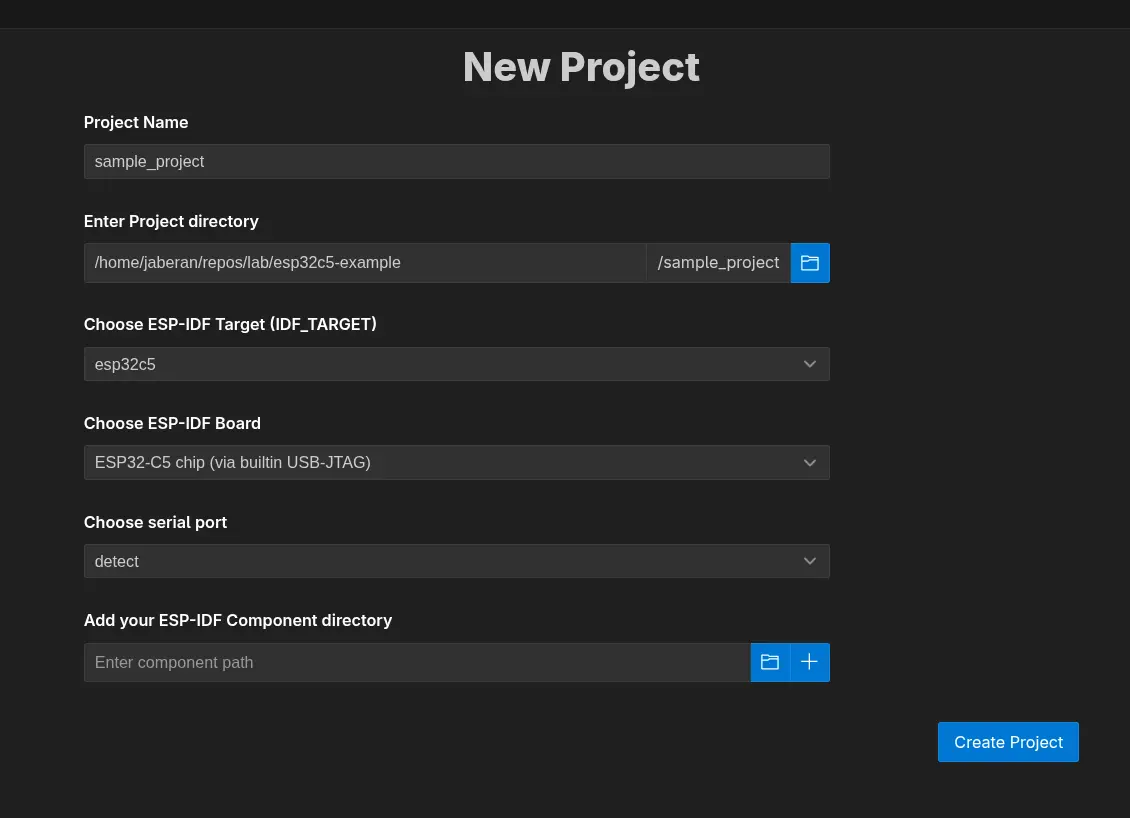

Druhý krok tvorby nového projektu

V dalším kroku vybereme, jak se bude projekt jmenovat, kam ho uložíme a jaký čip budeme používat.

Po vytvoření projektu se objeví informace o tom, že byl projekt úspěšně vytvořen. Uprostřed by se mělo nacházet tlačítko pro otevření nově vytvořeného projektu - klikneme na něj.

CLI

V ESP-IDF Exploreru v záložce commands vybereme ESP-IDF Terminal, který se otevře v dolní části obrazovky. Pro vytvoření nového projektu:

mkdir ~/my-workshop-folder
cd ~/my-workshop-folder
idf.py create-project my-workshop-project
cd my-workshop-project

Pokud vám příkazy idf.py ... nefungují, ujistěte se, že používáte ESP-IDF Terminal a ne jen běžnou konzoli.

Nyní musíme nastavit tzv. target. Toto slovo může mít v kontextu ESP-IDF více významů, v našem případě to ale vždy bude znamenat typ SoC, který používáme. V našem případě je to ESP32-C5 chip (via Builtin USB JTAG).

V CLI je mírný problém, jelikož může vzniknout nesoulad mezi VSCode a ESP-IDF, proto je lepší místo příkazu nastavovat proměnnou prostředí (environment variable).

export IDF_TARGET=esp32c5
# idf.py set-target esp32c5

Nyní jsme připraveni přidat komponentu espressif/led_strip. Jak již bylo řečeno, komponenta se postará o všechny potřebné ovladače pro náš LED “pásek” o jedné vestavěné diodě.

  1. Přidání komponenty

GUI

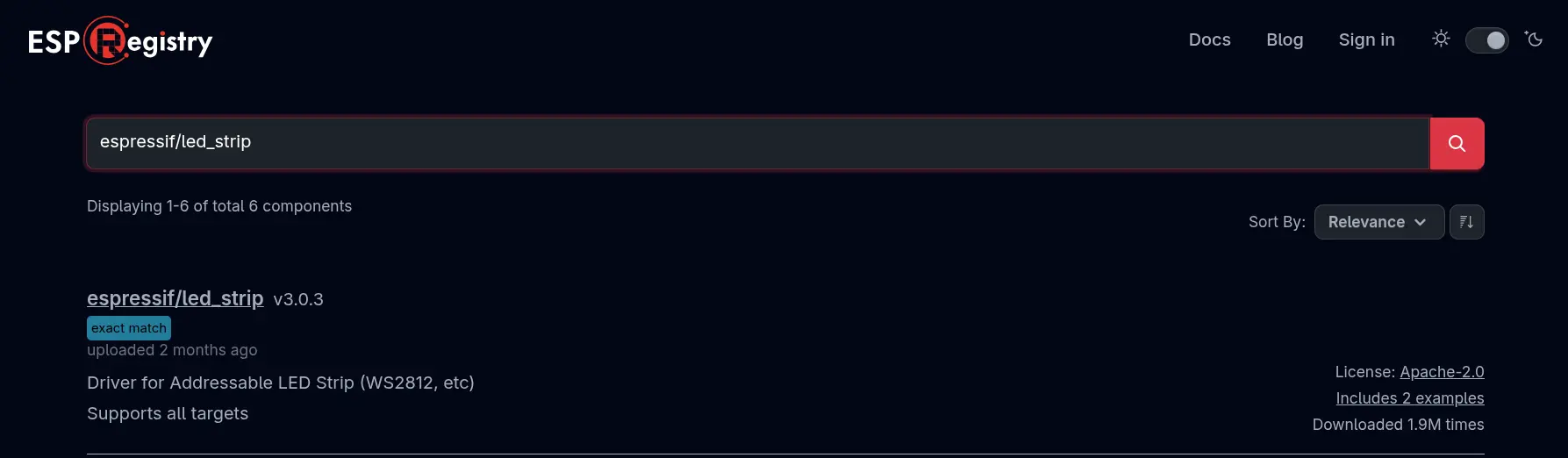

Instalace led_strip komponenty 1

Vyhledání komponenty

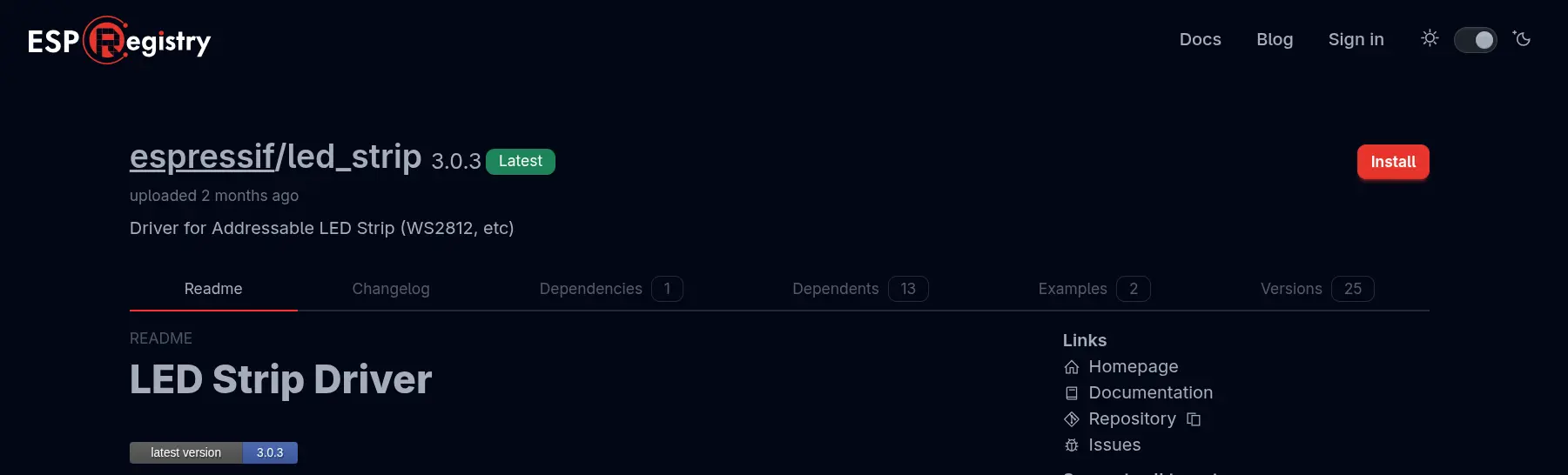

Instalace led_strip komponenty 2

Vyhledání komponenty

CLI

idf.py add-dependency "espressif/led_strip^3.0.3"

Můžete si všimnout, že v hlavním adresáři projektu (main) se vytvořil nový soubor s názvem idf_component.yml. Při prvním buildu se navíc vytvoří složka managed_components a komponenta se do ní stáhne, pokud byla přidaná přes CLI. Pokud jste komponentu přidali přes GUI, vše se vytvoří i bez buildu.

# Obsah idf_component.yml
dependencies:
  espressif/led_strip: "^3.0.3"
    idf: '>=5.0'

Závislé komponenty můžete do tohoto souboru přidávat také ručně, bez použití jakýchkoli příkazů.

Nyní se již vrhneme na samotné programování.

  1. Vytvoření funkce, která nakonfiguruje LED a ovladač RMT

Otevřeme si soubor main.c. Nejdříve musíme importovat potřebné knihovny…

#include "led_strip.h"
#include "esp_log.h"
#include "esp_err.h"

…deklarovat potřebné konstanty a logovací tag…

// 10MHz resolution, 1 tick = 0.1us (led strip needs a high resolution)
#define LED_STRIP_RMT_RES_HZ  (10 * 1000 * 1000)

static const char *TAG = "led_strip";

…a vytvořit kostru funkce pro konfiguraci. Funkce vrací handle LED “pásku”, který budeme používat v app_main:

led_strip_handle_t configure_led(void)
{
    led_strip_handle_t led_strip;
    // Your code goes here
    return led_strip;
}

Následující kroky budete vpisovat do této funkce na místo komentáře Your code goes here.

  1. Konfigurace LED “pásku”

Použijeme strukturu led_strip_config_t. Pro ESP32-C5-DevKit-C, LED je typu WS2812.

    led_strip_config_t strip_config = {
        // Set the GPIO that the LED is connected
        .strip_gpio_num = 27,
        // Set the number of connected LEDs, 1
        .max_leds = 1,
        // Set the pixel format of your LED strip
        .color_component_format = LED_STRIP_COLOR_COMPONENT_FMT_GRB,
        // LED model
        .led_model = LED_MODEL_WS2812,
        // In some cases, the logic is inverted
        .flags.invert_out = false,
    };
  1. Konfigurace RMT

Použijeme strukturu led_strip_rmt_config_t:

    led_strip_rmt_config_t rmt_config = {
        // Set the clock source
        .clk_src = RMT_CLK_SRC_DEFAULT,
        // Set the RMT counter clock
        .resolution_hz = LED_STRIP_RMT_RES_HZ,
        // Set the memory block size (0 means let driver choose automatically)
        .mem_block_symbols = 0,
        // Set the DMA feature (not supported on the ESP32-C5)
        .flags.with_dma = false,
    };
  1. Vytvoření RMT device

Voláme led_strip_new_rmt_device() a zabalíme ji do ESP_ERROR_CHECK() — pokud inicializace selže, program se okamžitě zastaví s chybovou hláškou. Po úspěšné inicializaci zalogujeme zprávu pomocí ESP_LOGI() a vrátíme handle:

    ESP_ERROR_CHECK(led_strip_new_rmt_device(&strip_config, &rmt_config, &led_strip));
    ESP_LOGI(TAG, "LED strip initialized successfully");
    return led_strip;
  1. Vytvoření objektu pro LED “pásek”

Když máme funkci configure_led() hotovu, zavoláme ji v hlavní funkci app_main a uložíme vrácený handle do lokální proměnné:

    led_strip_handle_t led_strip = configure_led();
  1. Nastavení barev

K nastavení barvy použijeme funkci led_strip_set_pixel s následujícími parametry:

    ESP_ERROR_CHECK(led_strip_set_pixel(led_strip, 0, 20, 0, 0));

Vyzkoušejte si různé hodnoty pro R,G,B kanály!

  1. Update hodnot LED “pásku”

Samotné nastavení hodnoty pixelu nestačí; aby se hodnoty nastavené v předchozích kroku projevily, je třeba celý “pásek” nejdříve obnovit:

    ESP_ERROR_CHECK(led_strip_refresh(led_strip));
    ESP_LOGI(TAG, "LED strip set to red and refreshed");

Pokud chceme celý LED pásek vypnout, můžeme k tomu použít funkci led_strip_clear(led_strip);.

  1. Přeložení a odeslání kódu do desky

Když je náš kód kompletní, musíme ho nějakým způsobem dostat do naší desky. Celý proces se dá rozdělit do 4 kroků:

Pokud někdo omylem vybere špatnou flashovací metodu (např JTAG), stačí v souboru .vscode/settings.json manuálně upravit "idf.flashType": na "UART".

Všechny příkazy lze vyvolat také pomocí Command Pallete, kterou otevřete kombinací kláves Ctrl + Shift + P nebo ⇧ + ⌘ + P. Příkazy se ovšem jmenují občas trochu jinak (například místo Select Serial Port se příkaz jmenuje ESP-IDF: Select Port to Use ). Oba přístupy ale můžete libovolně kombinovat.

Kompletní kód

Níže naleznete kompletní a okomentovaný kód pro tento úkol:

#include <stdio.h>
#include "led_strip.h"
#include "esp_log.h"
#include "esp_err.h"

// 10MHz resolution, 1 tick = 0.1us (led strip needs a high resolution)
#define LED_STRIP_RMT_RES_HZ  (10 * 1000 * 1000)

static const char *TAG = "led_strip";

led_strip_handle_t configure_led(void)
{
    // LED strip general initialization, according to your led board design
    led_strip_config_t strip_config = {
        // Set the GPIO that the LED is connected
        .strip_gpio_num = 27,
        // Set the number of connected LEDs in the strip
        .max_leds = 1,
        // Set the pixel format of your LED strip
        .color_component_format = LED_STRIP_COLOR_COMPONENT_FMT_GRB,
        // LED strip model
        .led_model = LED_MODEL_WS2812,
        // In some cases, the logic is inverted
        .flags.invert_out = false,
    };

    // LED strip backend configuration: RMT
    led_strip_rmt_config_t rmt_config = {
        // Set the clock source
        .clk_src = RMT_CLK_SRC_DEFAULT,
        // Set the RMT counter clock
        .resolution_hz = LED_STRIP_RMT_RES_HZ,
        // Set the memory block size (0 means let driver choose automatically)
        .mem_block_symbols = 0,
        // Set the DMA feature (not supported on the ESP32-C5)
        .flags.with_dma = false,
    };

    // LED Strip object handle
    led_strip_handle_t led_strip;
    ESP_ERROR_CHECK(led_strip_new_rmt_device(&strip_config, &rmt_config, &led_strip));
    ESP_LOGI(TAG, "LED strip initialized successfully");
    return led_strip;
}

void app_main(void)
{
    led_strip_handle_t led_strip = configure_led();
    ESP_ERROR_CHECK(led_strip_set_pixel(led_strip, 0, 20, 0, 0));
    ESP_ERROR_CHECK(led_strip_refresh(led_strip));
    ESP_LOGI(TAG, "LED strip set to red and refreshed");
}

Předpokládaný výsledek

Vestavěná LED by se měla rozsvítit červeně.

Poznámka: Poznámka k BSP: Generická BSP komponenta espressif/esp_bsp_generic (verze 1.2.0) v současné době ESP32-C5 nepodporuje, proto není přístup přes BSP v tomto workshopu obsažen. Pokud vás BSP zajímá, podívejte se na verzi workshopu pro ESP32-C6.

Další krok

Budiž světlo! Když zvládáme základní práci s ESP a IDE, jsme připravení se připojit i k WiFi!
