Přednáška: Úvod do ESP-IDF
ESP-IDF (Espressif IoT Development Framework) je oficiální vývojový framework pro čipy řady ESP32 od firmy Espressif Systems. Poskytuje kompletní prostředí pro tvorbu IoT aplikací se spolehlivou podporou sítí, zabezpečení a dalších funkcí.
ESP-IDF v sobě obsahuje FreeRTOS, který vývojářům umožňuje tvořit real-time aplikace s podporou multitaskingu. Díky široké paletě knihoven, komponent, protokolů, nástrojů a podrobné dokumentaci ESP-IDF usnadňuje vývoj a umožňuje jednoduché propojení s hardwarem a periferiemi, jako jsou Wi-Fi, Bluetooth, Thread, ZigBee a cloudové služby.
ESP-IDF obsahuje téměř 400 příkladových projektů, které pokrývají širokou škálu případů použití a pomáhají vývojářům rychle začít pracovat na svých projektech.
Architektura

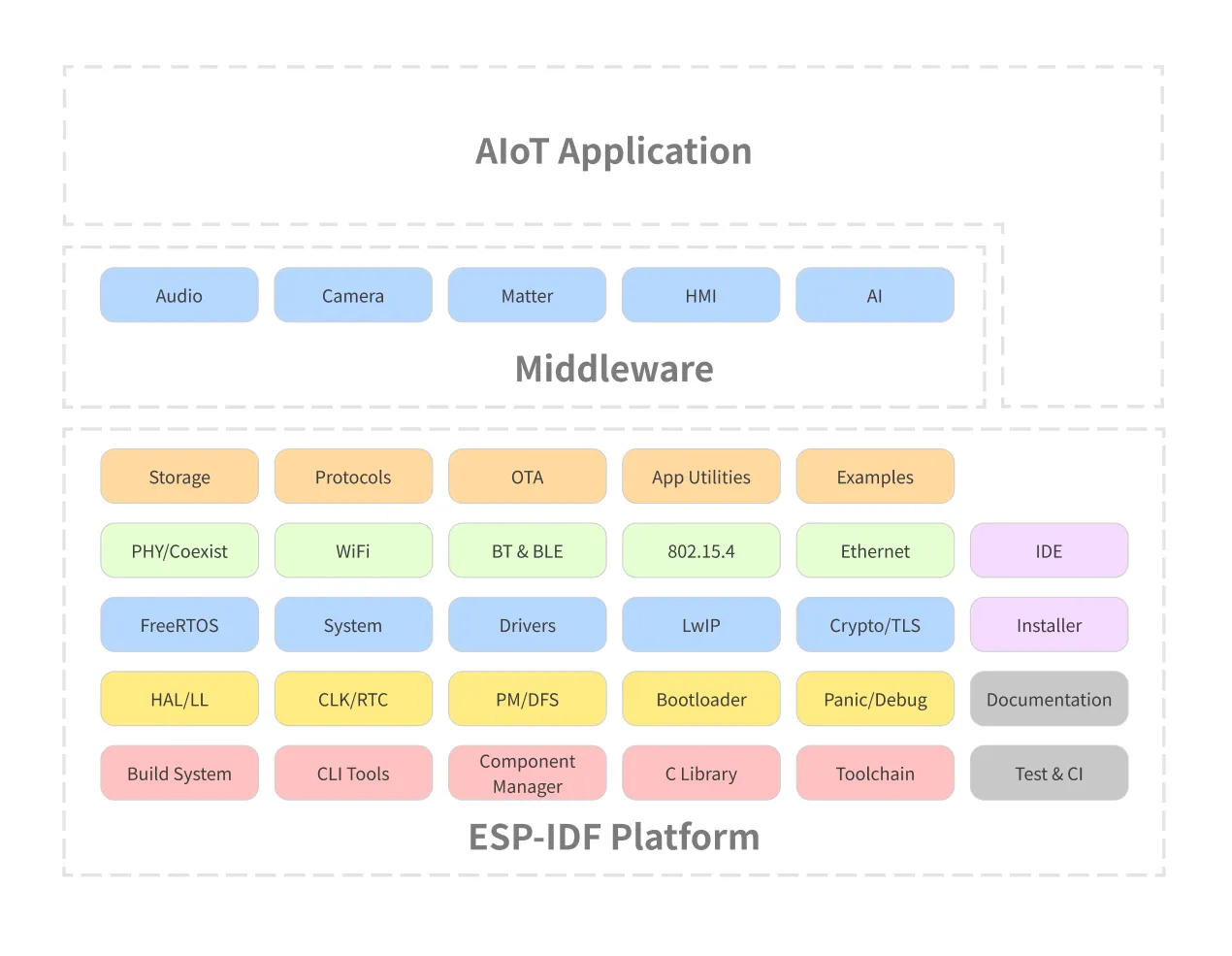

Architektura platformy ESP-IDF je rozdělená do 3 vrstev:
- ESP-IDF platforma
- Obsahuje samotné jádro a celý operační systém: FreeRTOS, ovladače, build system, protokoly atd.
- Middleware
- Přidává další funkcionalitu do ESP-IDF, například audio framework nebo HMI.
- AIoT aplikace
- Váš projekt.

Všechny bloky potřebné pro stavbu vaší aplikace jsou součástí platformy ESP-IDF.
Frameworky
Na ESP-IDF je založeno i několik dalších frameworků:
- Arduino for ESP32
- ESP-ADF (Audio Development Framework): Připravený pro audio aplikace.
- ESP-WHO (AI Development Framework): Zaměřený na rozpoznávání a detekci obličeje.
- ESP-RainMaker: Díky cloudovým službám zjednodušuje připojení a ovládání zařízení.
- ESP-Matter SDK: Oficiální vývojový framework pro Matter na čipech rodiny ESP32.
Pokud se chcete podívat na všechny podporované frameworky, navštivte naši stránku na GitHubu.
Aktuálně podporované verze
Aktuální seznam podporovaných verzí a dobu jejich údržby najdete na GitHubu projektu ESP-IDF.
Představení ESP32-C5

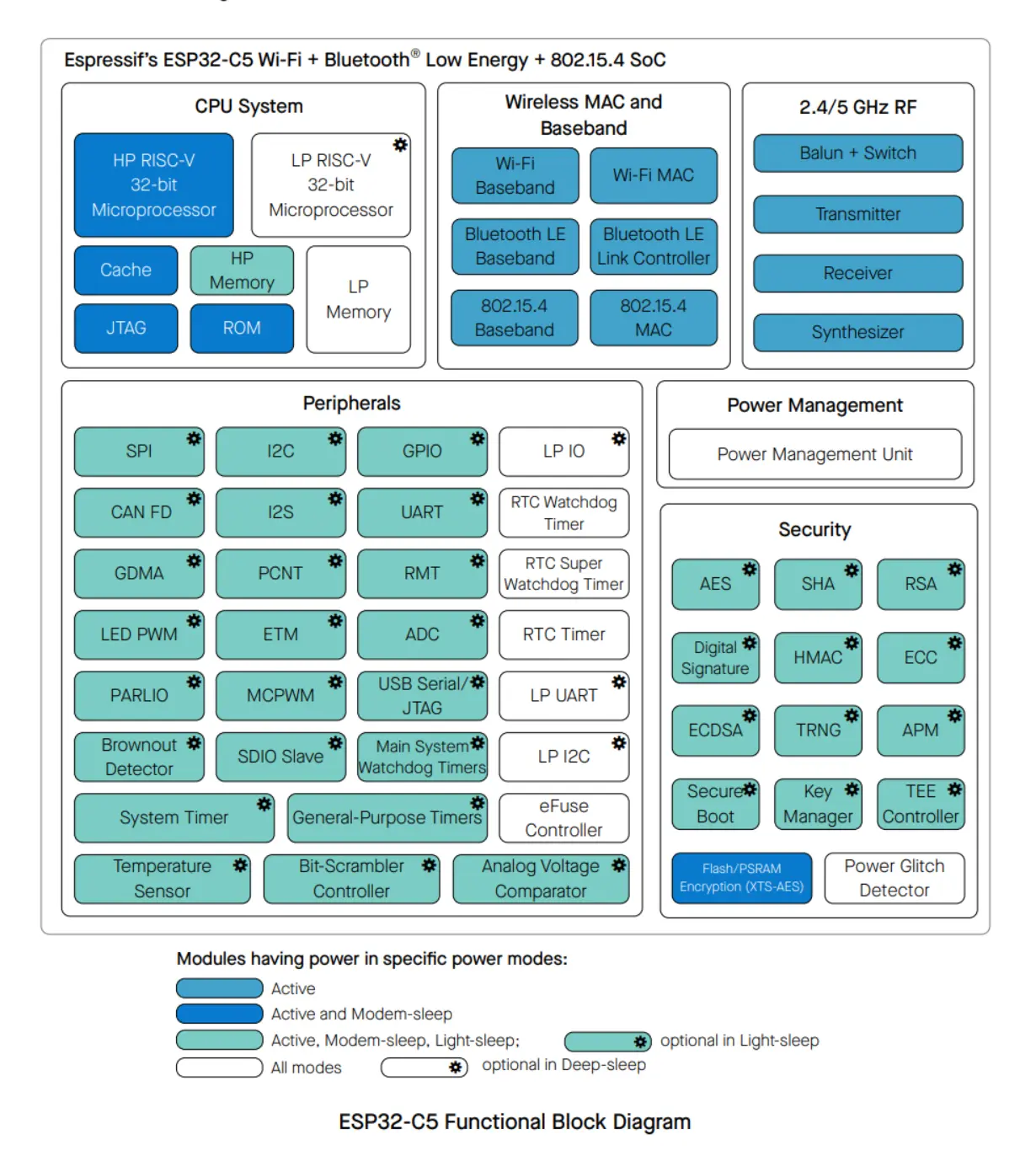

ESP32-C5 je ultra-low-power SoC s jednojádrovým vysokovýkonným (HP) procesorem RISC-V (až 240 MHz) a nízkoenergetickým (LP) procesorem RISC-V (až 48 MHz). Podporuje dual-band Wi-Fi 6 (802.11ax) na 2.4 GHz i 5 GHz, Bluetooth® LE 5, Zigbee 3.0 a Thread 1.4 (802.15.4). K dispozici je 29 GPIO pinů a bohatá nabídka periferií:

- 29 programovatelných GPIO (pouzdro QFN48)
- 7 strapping pinů (GPIO2, GPIO3, GPIO7, GPIO25, GPIO26, GPIO27, GPIO28)
- Analogová rozhraní:
- 12-bit SAR ADC, až 6 kanálů
- Senzor teploty
- Brownout detektor
- Analogový napěťový komparátor
- Digitální rozhraní:
- 2x UART
- Low-power (LP) UART
- 2x SPI pro komunikaci s flash/PSRAM
- SPI pro obecné použití
- I2C
- Low-power (LP) I2C
- I2S
- Pulse count kontroler
- USB Serial/JTAG kontroler
- 2x CAN FD kontrolery, kompatibilní s ISO 11898-1:2015
- SDIO slave kontroler (nepodporovaný v revizích čipu v0.0 a v0.1)
- LED PWM kontroler, až 6 kanálů
- Motor Control PWM (MCPWM), až 6 kanálů
- Remote control periferie (RMT, TX/RX)
- Paralelní IO rozhraní (PARLIO)
- Obecný DMA kontroler (GDMA) se 3 transmit a 3 receive kanály
- BitScrambler
- Event task matrix (ETM)
- Timery:
- 52-bit systémový timer
- 2x 54-bit timer pro obecné použití
- 48-bit RTC timer
- 3x digitální watchdog
- Analogový watchdog
Pro více detailů se podívejte na datasheet ESP32-C5.
Wi-Fi 6 (IEEE 802.11ax)
Wi-Fi 6, známé také jako IEEE 802.11ax, je nejnovější generace technologie Wi-Fi, navržená tak, aby zlepšila efektivitu, kapacitu a výkon v nejrůznějších prostředích. Mezi hlavní vlastnosti Wi-Fi 6 u zařízení, jako je ESP32-C5, patří:
- Režim Non-AP pouze s 20 MHz: Tento režim funguje v roli klienta (ne přístupového bodu) a využívá kanál o šířce 20 MHz.
- MCS0 ~ MCS9 (2.4 GHz) a MCS0 ~ MCS7 (5 GHz): Podpora modulačních a kódovacích schémat, která určují přenosové rychlosti a odolnost signálu. ESP32-C5 je dual-band, takže Wi-Fi 6 funguje v pásmu 2.4 GHz i 5 GHz.
- Uplink a Downlink OFDMA: Ortogonální vícenásobný přístup s frekvenčním dělením umožňuje efektivní souběžné připojení více zařízení, což je výhodné zejména v prostředích s vysokou hustotou zařízení.
- Downlink MU-MIMO: Technologie s více uživateli a více anténami zvyšuje kapacitu sítě tím, že umožňuje vysílat data více zařízením současně.
- Beamforming: Zlepšuje kvalitu signálu tím, že Wi-Fi signál soustředí směrem k přijímacímu zařízení.
- Channel Quality Indication (CQI): Poskytuje zpětnou vazbu o stavu kanálu v reálném čase, což pomáhá s dynamickým přizpůsobením pro optimální výkon.
- DCM (Dual Carrier Modulation): Zvyšuje odolnost spoje použitím dvou nosných.
- Spatial Reuse: Maximalizuje paralelní přenosy tím, že umožňuje více zařízením komunikovat současně na stejné frekvenci bez významného rušení.
- Target Wake Time (TWT): Optimalizuje úsporu energie plánováním konkrétních časů, kdy se zařízení probudí a komunikuje, což prodlužuje výdrž baterie.
Podpora 802.11ax ve Wi-Fi MAC vrstvě:
- Target wake time (TWT) requester
- Více BSSID
- Triggered response scheduling
- Uplink power headroom
- Operating mode
- Buffer status report
- Rámce Multi-user Request-to-Send (MU-RTS), Multi-user Block ACK Request (MU-BAR) a Multi-STA Block ACK (M-BA)
- Intra-PPDU power saving mechanism
- Dva network allocation vectory (NAV)
- BSS coloring
- Spatial reuse
- TXOP duration RTS threshold
- UL-OFDMA random access (UORA)
Zdroje
Představení kitu ESP32-C5-DevKit-C
ESP32-C5-DevKitC-1 je vývojová deska určená (nejen) začátečníkům, v jejímž srdci je modul ESP32-C5-WROOM-1(U) s 8 MB SPI flash paměti (a v základní variantě i s 8 MB PSRAM). Deska nabízí kompletní podporu Wi-Fi, Bluetooth LE, Zigbee a Thread.
Většina I/O pinů je přístupná z pinových vývodů po obou stranách desky. Periferie lze připojit pomocí propojovacích vodičů, případně lze desku zacvaknout do nepájivého pole.
Vlastnosti
Níže jsou uvedené základní vlastnosti vývojového kitu:
- ESP32-C5-WROOM-1 modul
- Pinové vývody po stranách
- 5 V to 3.3 V LDO regulátor
- 3.3 V Power On LED
- USB-to-UART Bridge
- ESP32-C5 USB Type-C port pro flashování a debug
- Boot Button
- Reset Button
- USB Type-C to UART port
- RGB LED připojená na pin GPIO27
- J5 jumper pro měření proudu.

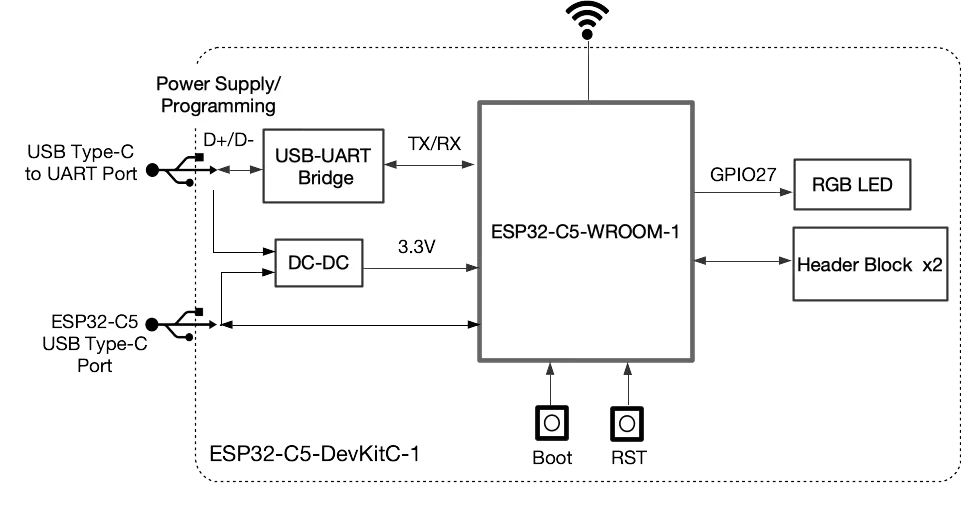

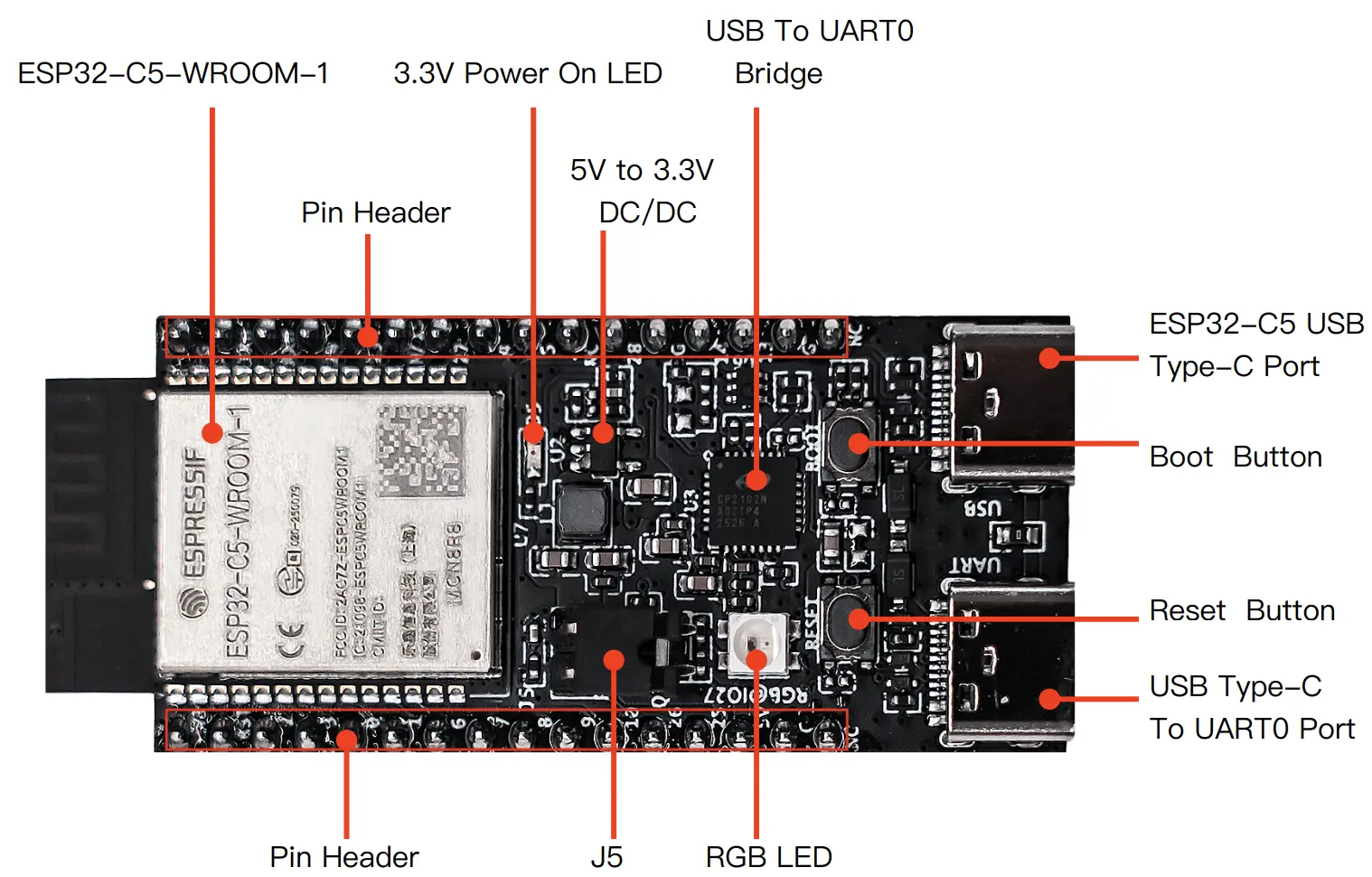

Popis desky

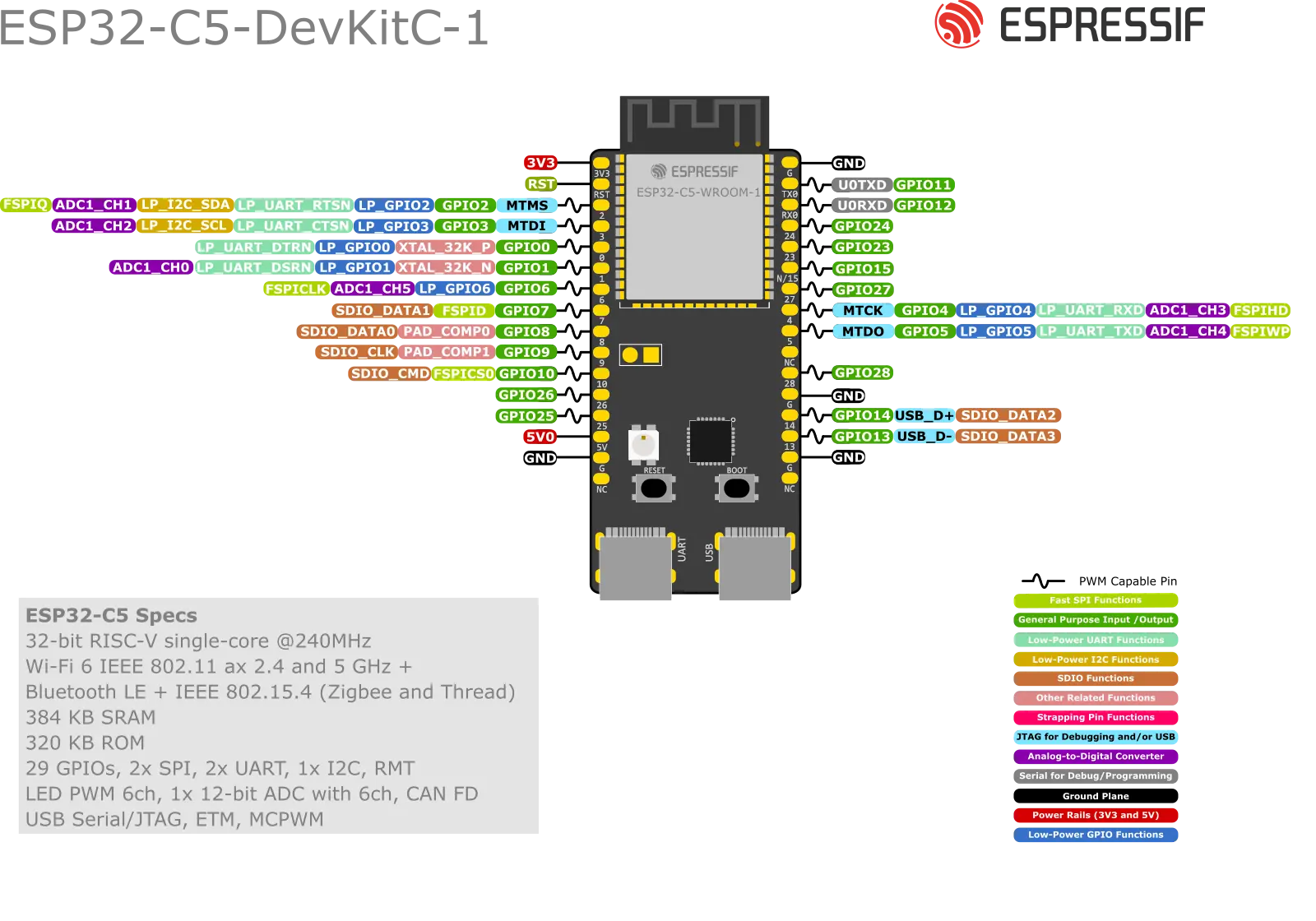

Pinout desky

J1 pinové pole
| No. | Name | Type | Function |
|---|---|---|---|
| 1 | 3V3 | P | 3.3 V power supply |
| 2 | RST | I | High: enables the chip; Low: disables the chip. |
| 3 | 2 | I/O/T | MTMS (strapping pin), GPIO2, LP_GPIO2, LP_UART_RTSN, LP_I2C_SDA, ADC1_CH1, FSPIQ |
| 4 | 3 | I/O/T | MTDI (strapping pin), GPIO3, LP_GPIO3, LP_UART_CTSN, LP_I2C_SCL, ADC1_CH2 |
| 5 | 0 | I/O/T | GPIO0, XTAL_32K_P, LP_GPIO0, LP_UART_DTRN |
| 6 | 1 | I/O/T | GPIO1, XTAL_32K_N, LP_GPIO1, LP_UART_DSRN, ADC1_CH0 |
| 7 | 6 | I/O/T | GPIO6, LP_GPIO6, ADC1_CH5, FSPICLK |
| 8 | 7 | I/O/T | GPIO7 (strapping pin), FSPID, SDIO_DATA1 |
| 9 | 8 | I/O/T | GPIO8, PAD_COMP0, SDIO_DATA0 |
| 10 | 9 | I/O/T | GPIO9, PAD_COMP1, SDIO_CLK |
| 11 | 10 | I/O/T | GPIO10, FSPICS0, SDIO_CMD |
| 12 | 26 | I/O/T | GPIO26 (strapping pin) |
| 13 | 25 | I/O/T | GPIO25 (strapping pin) |
| 14 | 5V | P | 5 V power supply |
| 15 | G | G | Ground |
| 16 | NC | – | No connection |
J3 pinové pole
| No. | Name | Type | Function |
|---|---|---|---|
| 1 | G | G | Ground |
| 2 | TX | I/O/T | U0TXD, GPIO11 |
| 3 | RX | I/O/T | U0RXD, GPIO12 |
| 4 | 24 | I/O/T | GPIO24 |
| 5 | 23 | I/O/T | GPIO23 |
| 6 | NC/15 | I/O/T | No connection/GPIO15 |
| 7 | 27 | I/O/T | GPIO27 (strapping pin, drives the RGB LED) |
| 8 | 4 | I/O/T | MTCK, GPIO4, LP_GPIO4, LP_UART_RXD, ADC1_CH3, FSPIHD |
| 9 | 5 | I/O/T | MTDO, GPIO5, LP_GPIO5, LP_UART_TXD, ADC1_CH4, FSPIWP |
| 10 | NC | – | No connection |
| 11 | 28 | I/O/T | GPIO28 (strapping pin) |
| 12 | G | G | Ground |
| 13 | 14 | I/O/T | GPIO14, USB_D+, SDIO_DATA2 |
| 14 | 13 | I/O/T | GPIO13, USB_D-, SDIO_DATA3 |
| 15 | G | G | Ground |
| 16 | NC | – | No connection |
Další krok
Po teoretickém úvodu nastal čas pustit se do práce. Nejprve si ale musíme nainstalovat vývojové prostředí.
